産業用蓄電システム〈BLP〉

いつ起こるか分からない自然災害による
停電の備えは万全ですか?

災害時に困るのはライフラインの遮断です。

東日本大震災以降、大規模な自然災害に対する備えとして企業や団体、病院・地方自治体・保育・介護施設など
災害時の拠点となる施設・公共施設・避難所などから蓄電池の需要が増えています。
災害時に速やかに業務継続計画(BCP)を実行するためにも最低限のインフラを確保しておく必要があります。
その中でも長時間の停電に対応できる、非常時の電源確保が重要視されています。
蓄電池を導入することで非常用電源の確保・機能維持対策を実現することができます。

内閣府の調査では大企業の68.4%、中小企業の34.4%がBCPを策定しています。

引用:内閣府/令和元年度 企業の事業継続及び防災の取組に関する実態調査(令和2年3月)

過去の災害で重要な業務が停止した理由で最も多かった回答が「停電のため」(全体の27.8%)。

引用:内閣府/令和元年度 企業の事業継続及び防災の取組に関する実態調査(令和2年3月)

災害時でも止められない重要な業務

自然災害などの非常時においても、重要業務を継続するための備えが求められる昨今。企業のオフィスや工場・倉庫・大型商用施設などでのサーバ用UPSのバックアップ、社内LAN・PC・レジの非常用電源の確保・機能維持対策、診療所・介護福祉施設での医療機器・冷暖房などの電力の確保に有用な産業用蓄電池です。

蓄電池が防災力強化に貢献

コネックスシステムズの産業用蓄電システムなら、防災・減災の備えを実現できます。定格出力30kW/蓄電容量73.7kWh(三相3線式)の大容量で長引く停電にも安心して電力を供給します。高出力・大容量の蓄電システムで災害時でも安心の停電対策。ハイスペックなシステムをリーズナブルに実現し、施設や各種産業装置等の非常時電源確保に最適です。電池筐体とパワーコンディショナーを一体化したコンパクトなシステムのため、省スペース・低コスト・短期間での導入が可能です。通常時は、太陽光発電との連携で省エネ効果があり、ピークカットやピークシフトを行うことで、電気代の節約もできます。災害時は、停電による電気の供給が止まっても、蓄電池があれば電気を使い続けられますので、公共施設・避難所の防災力を強化するなど、地域のBCP対策に貢献できる三相蓄電システムです。

産業用蓄電池が防災力強化に貢献

災害時に本格的な事業継続を可能にする
産業用蓄電システム〈BLP®

BCP対策 ✕ 電力コスト削減 ✕ 環境負荷の軽減

産業用蓄電池で停電時の電力バックアップやピークシフト/ピークカットによる節電対策を実現

〈BLP®〉は蓄電容量73.7kWh/定格出力30kW(三相3線式)と大容量・高出力の産業用の三相蓄電システムです。
PCSと電池筐体を一体化したコンパクトな屋外設置型で、省スペース化に貢献。低コスト・短期間での導入が可能です。
非常時に必要な容量は、必要な分だけリーズナブルに増量できるBCP用途に最適なシステムです。

本産業用蓄電システムはPV連携性に特徴があり、擬似連系機能により停電時でもPVパワコンが自立運転にならず
通常通りの発電が可能。太陽光発電との連携で長引く停電にも対応できます。
また平常時はピークカット・ピークシフトにより電力負荷平準化し、効率的に電力を使用できます。

太陽光発電との組み合わせで自然エネルギー電源を有効活用、CO2削減に寄与、
創エネでエネルギー消費量を削減できることから脱炭素化の取り組みに貢献することができます。
※産業用蓄電システム〈BLP®〉は令和3年度 京都スマートプロダクト認定製品 です。

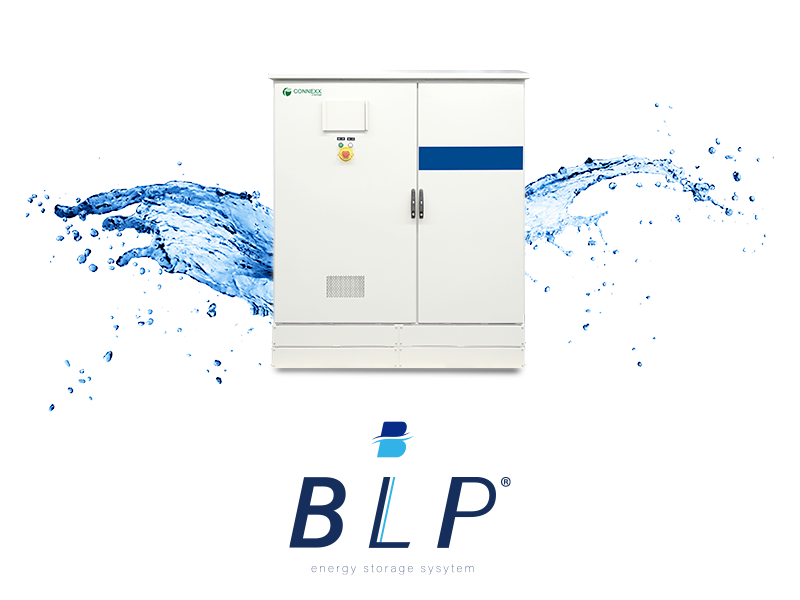

産業用蓄電システム〈BLP®〉

大容量・高出力

蓄電容量73.7kWh、定格出力30kW(三相3線式)とハイスペック。

優れた拡張性

最大4台を並列接続。120kVA、294.8kWhまで拡張が可能。

コンパクトな屋外設置型

筐体収納が不要なコンパクトサイズの屋外設置型。IP54相当の優れた防塵・防水性能。

平常時には効率よく電力を使用

ピークカットによる節電が可能。ピークシフト効果で電気料金を削減。

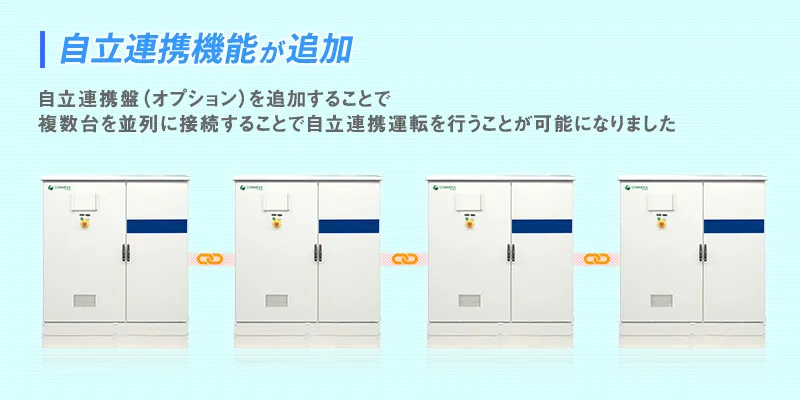

自立連携機能を追加

産業用蓄電システム〈BLP®〉は、複数台を並列に接続することで自立連携運転を行うことが可能になりました。複数台での自立連携運転を行うことにより、本装置1台のみでは出力が不足するような機器を運転することができるようになります。これによりエアコン・冷蔵庫・冷凍庫・ポンプなど、始動電流の大きなモーターやコンプレッサを使用する機器を接続することが可能になります。本装置複数台による自立連携運転を使用する場合は、蓄電システム全てが自立連携運転モードに切り替わった後に負荷を接続する必要があるため、自立連携盤(オプション)が必要になります。事前にご相談ください。

〈BLP〉は産業用蓄電池の「補助金対象製品」です。

産業用蓄電システム〈BLP®〉の製品特長

3つの特長

定格出力30kW/蓄電容量73.7kWh(三相3線式)の大容量なので災害時の長引く停電にも安心。
電池筐体・パワーコンディショナー一体型のコンパクトサイズ。
自家消費型太陽光発電に最適な産業用蓄電池で、非常時の電力確保と日常的な自家消費の両立を実現。
太陽光発電システムや、夜間の商用電力を利用して蓄電池に充電。日中のピーク時間帯に、蓄電池からの供給に切り替え、最大消費電力を抑えます。

太陽光発電設備と組み合わせることで、停電時に発電した電気を特定負荷に供給します。
負荷への供給で余った電気は蓄電池に充電されるため、効率的な発電が可能です。
三相電源機器に対応しているため、大型エアコン・冷蔵庫・エレベーター、ポンプなどのバックアップに適しています。
公共施設や企業のBCP対策、環境負荷の低減と地域防災力強化に貢献する産業用/業務用の三相蓄電システムです。

❶PVとの連携性

〈BLP®〉の特徴として、PV連携性が挙げられます。擬似連系機能により停電時でもPVパワコンが自立運転にならず通常通りの発電が可能です。

❷施工性

ステンレス筐体、IP54相当の防水・防塵性を備え、別筐体不要で屋外設置可能なコンパクトなサイズ設計です。

❸拡張性

最大4台まで同一系統内に並列接続でき、最大120kVA(自立運転時は30kVA出力が4本)/294.8kWhまで拡張可能となります。

産業用蓄電システム〈BLP®〉の接続イメージ

産業用蓄電池を中心としたソリューションで、電力コストの低減と非常時の電源確保を両立

災害時に機能する防災対策の観点と、日常的な自家消費の両立を実現。
蓄電池と太陽光発電と組み合わせて、創エネでエネルギー消費量を削減。
再生可能エネルギーで「つくった電気」を自社で消費する「自家消費」が可能になります。

太陽光発電×蓄電池のソリューション『BLP』

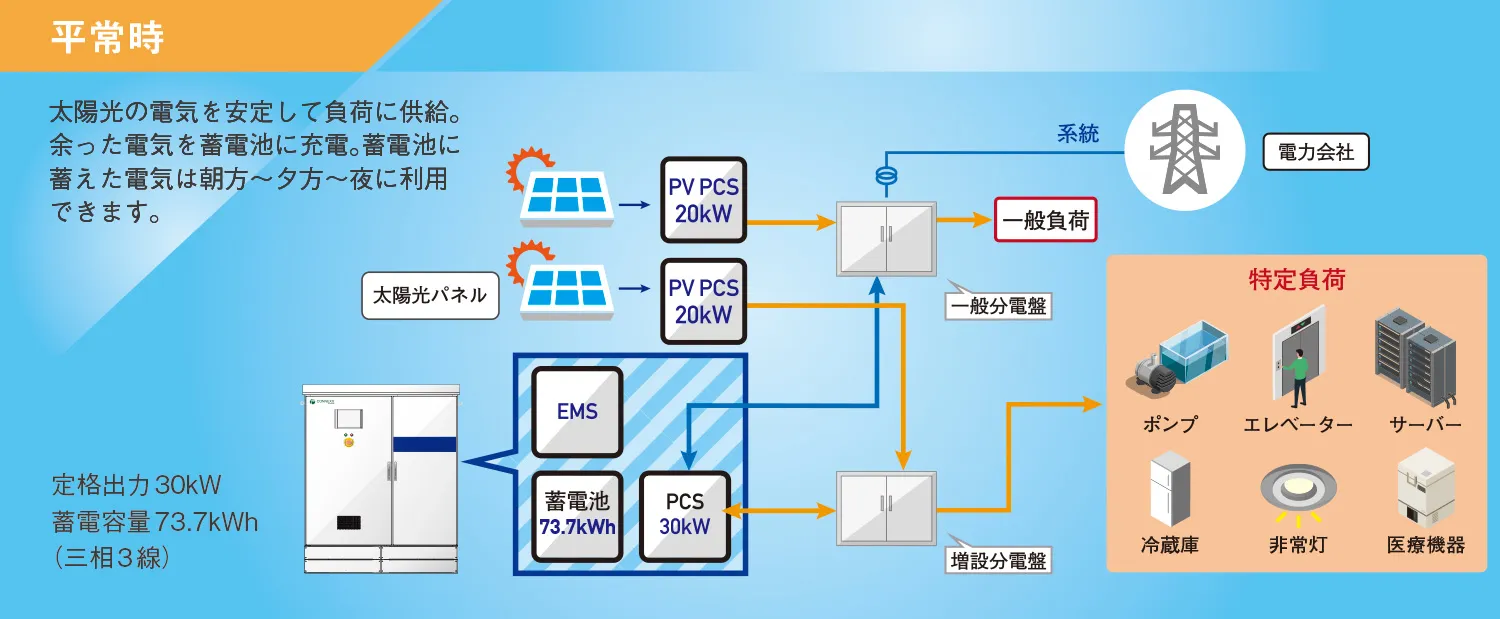

平常時の接続イメージ

平常時

太陽光パネルで発電した電気を負荷(一般負荷/特定負荷)に供給。負荷への供給で余った電気を蓄電池に充電します。蓄電池に蓄えた電気は、スケジュール設定にて朝方や夕方~夜に利用します。ピークカット・ピークシフト制御に対応しているので、平常時に効率よく電力を使用します。

非常時の接続イメージ

停電時

太陽光の電気を蓄電することで長時間のバックアップが可能です。停電時は、太陽光パネルで発電した電気を特定負荷に供給します。負荷への供給で余った電気を蓄電池に充電します。蓄電池に蓄えた電気は特定負荷で利用します。(一般負荷では利用できません。)

産業用蓄電池導入による電気料金削減のメリット

産業用蓄電池でピークシフト/ピークカットによる節電対策

ピークカット電力設定が可能な産業用蓄電システム〈BLP®〉は、
最大使用ピーク時に強制放電することで「最大デマンド」を制御し、電気料金の削減に貢献します。
最大使用電力を蓄電システムでカットする事で、高圧の契約料金を削減できます。
またスケジュール設定では、時間帯別に充放電することでピークシフト効果も得られます。

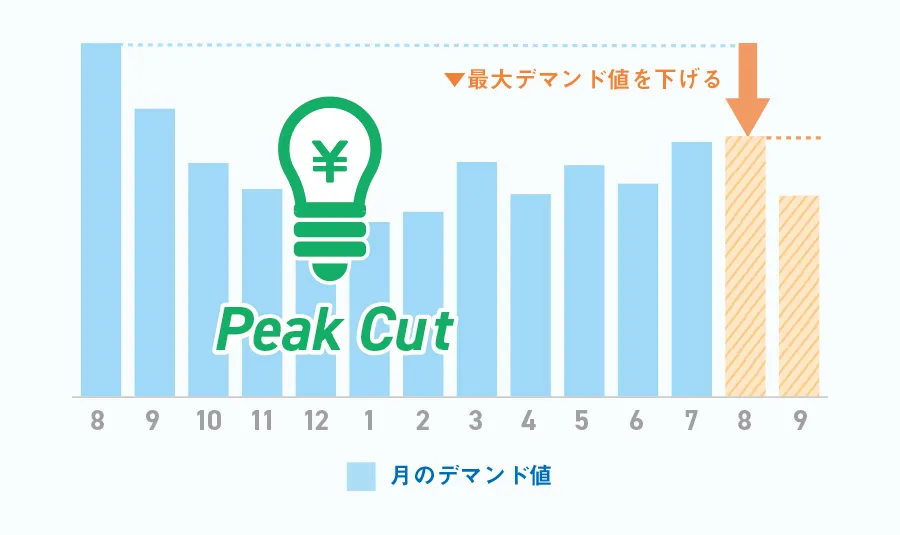

ピークカット効果

ピークカット効果

最大使用電力を蓄電システムでカットする事で、最大デマンドは下がり、高圧の契約料金を削減できます。構内電力需要ピーク時に蓄電池から放電を行い、構内電力需要の少ない時間帯に蓄電池への充電を行います。これにより受電電力のピーク値が小さくなるため、契約受電電力を小さくすることができ、電力プランをよりリーズナブルなものに変更することができます。

30kWの契約電力カット時の経済効果

30kW×契約料金1500円×12ヵ月×10年と仮定した場合
約540万円の削減効果

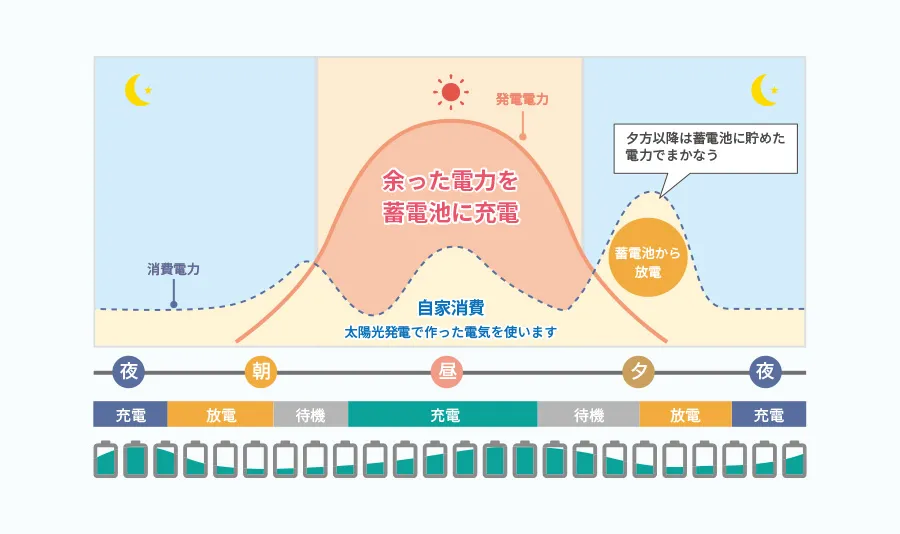

太陽光発電の余剰電力を無駄なく充電

太陽光発電の余剰電力を無駄なく充電

ピークシフト制御により、自家消費型太陽光発電の余って捨てている電力を蓄電システムへ充電、無駄なく消費する事が可能。深夜など電気料金の安い時間帯に蓄電池への充電を行い、昼間など電力料金の高い時間帯に蓄電池より放電を行います。これにより、単価が安い時間帯の電力を利用できるようになり、電気料金を削減することができます。

太陽光発電30kWの自家消費削減効果

年間発電量3万kWh×高圧電気単価16円×20年と仮定した場合
990万円の削減効果

産業用蓄電池の電気料金削減効果

従量料金の削減

産業用蓄電池に貯めた電力を利用することで、電力会社から買う電気の量を減らして、電力の使用量を低減し、電気料金(従量料金)を削減できます。

基本料金の削減

需要の大きい時間に放電することにより、最大需要を小さくして契約受電電力を小さくすることで、電力プランをよりリーズナブルなものに変更することができます。

自家消費型太陽光発電×産業用蓄電池のソリューション

一般家庭や法人を問わず直面している電気代の高騰

2021年から電気代が高い状態が続いています。年間電気代が多額であり、総コストに占める割合が高い製造業や小売業、
規模別では大企業においては影響が大きく、
更なる節電努力や省エネルギー施設・設備の導入を検討する企業が増えています。
世界情勢による燃料高騰化や値上がりし続ける再エネ賦課金など、
様々な要因により今後も電気代は上昇が予想されます。早めの対処でリスクの軽減を図ることが重要です。

日本のエネルギー 2021年度版 「エネルギーの今を知る10の質問」

参照:経済産業省資源エネルギー庁 HPより引用

経済産業省 資源エネルギー庁「固定買取価格制度」

参照:経済産業省資源エネルギー庁 HPより引用
太陽光発電×蓄電池のソリューション
〈BLP〉は産業用蓄電池の「補助金対象製品」です。

BLP®は産業用蓄電池「補助金対象製品」

■該当する補助金の一例(令和3年度)

  • 地域レジリエンス・脱炭素化を同時実現する避難施設等への自立・分散型エネルギー設備等導入推進事業
  • レジリエンス強化型ZEB実証事業
  • ストレージパリティの達成に向けた太陽光発電設備等の価格低減促進事業 など

税制措置について

産業用蓄電池の導入時には、「中小企業経営強化税制」という税制措置を受けることができます

中小企業経営強化法に基づき「経営力向上計画の認定」を受けた中小企業者が、設備投資による企業力の強化や生産性の向上のため、一定の設備投資を行う際に税制措置を受けることのできる税制です。産業用蓄電システム〈BLP®〉は、電池工業会が発行する「中小企業等経営強化法の経営力向上設備等及び生産性向上特別措置法の先端設備等に係る生産性向上要件証明書」に該当しているので、中小企業経営強化税制(即時償却等)の税制措置が受けられます。

〈BLP〉は中小企業経営強化税制(即時償却等)の税制措置が受けられます。

自家消費型太陽光発電と産業用蓄電池の連携メリット

防災・減災対策

災害時の停電対策 災害時に困るのはライフラインの遮断です。BCP策定においてはまず、非常時の電源確保を考えなくてはなりせん。産業用蓄電池と太陽光発電の連携で、停電が長引いた場合でも復旧するまで自家発電と蓄電池で対応することが可能になります。また、災害時に地域全体で連携して互助・共助の役割を担うために、避難場所として自社で用意しておいた電力等のインフラを提供できる体制を整えることで、地域の防災力強化(DCP/地域継続計画)に貢献することができます。

BCP対策

地域社会への貢献

コストの削減

ピークカット効果

ピークカット電力設定で最大使用ピーク時に強制放電することで「最大デマンド」を制御し、電気料金の削減に貢献します。スケジュール設定では、時間帯別に充放電することでピークシフト効果も得られます。売電単価は年々下落しており、売電するよりも発電した電気を「自家消費」に優先的に回すことで、買電電力の量を減らすことができます。産業用蓄電池と太陽光発電システムを導入すれば、太陽光を使って自家発電/自家消費できるので、外部からの影響を受けることなく電気代を安く抑えることができます。

電力の自家消費

環境負荷の軽減

脱炭素化の取り組み

蓄電池は燃料がなくても稼働が可能で、脱炭素に繋がります。さらに太陽光発電と蓄電池を組み合わせることで自然エネルギー電源を有効活用することができます。CO2削減に寄与し、創エネでエネルギー消費量を大幅に削減。2050年までのカーボンニュートラル実現に向けた動きが加速している中、蓄電池の導入は脱炭素化の取り組みに貢献することができます。

再生可能エネルギーの活用

企業の強み・価値の向上

SDGsの推進

企業に対してCO2削減の努力を強く求められている中、SDGsの取り組みの一つとして自家消費型太陽発電と蓄電池導入で自然エネルギーを利用。こうした「脱炭素化」「環境問題の改善」「地域社会への貢献」などの、CSR(企業の社会的責任)活動への積極的な取り組み、環境に配慮する企業活動は「企業の強み・価値」の向上につながります。

CSR活動の取り組み

お問い合わせはこちらから

産業用蓄電システムの資料請求、お問い合わせなど、お見積もりなど、お気軽にご相談ください。

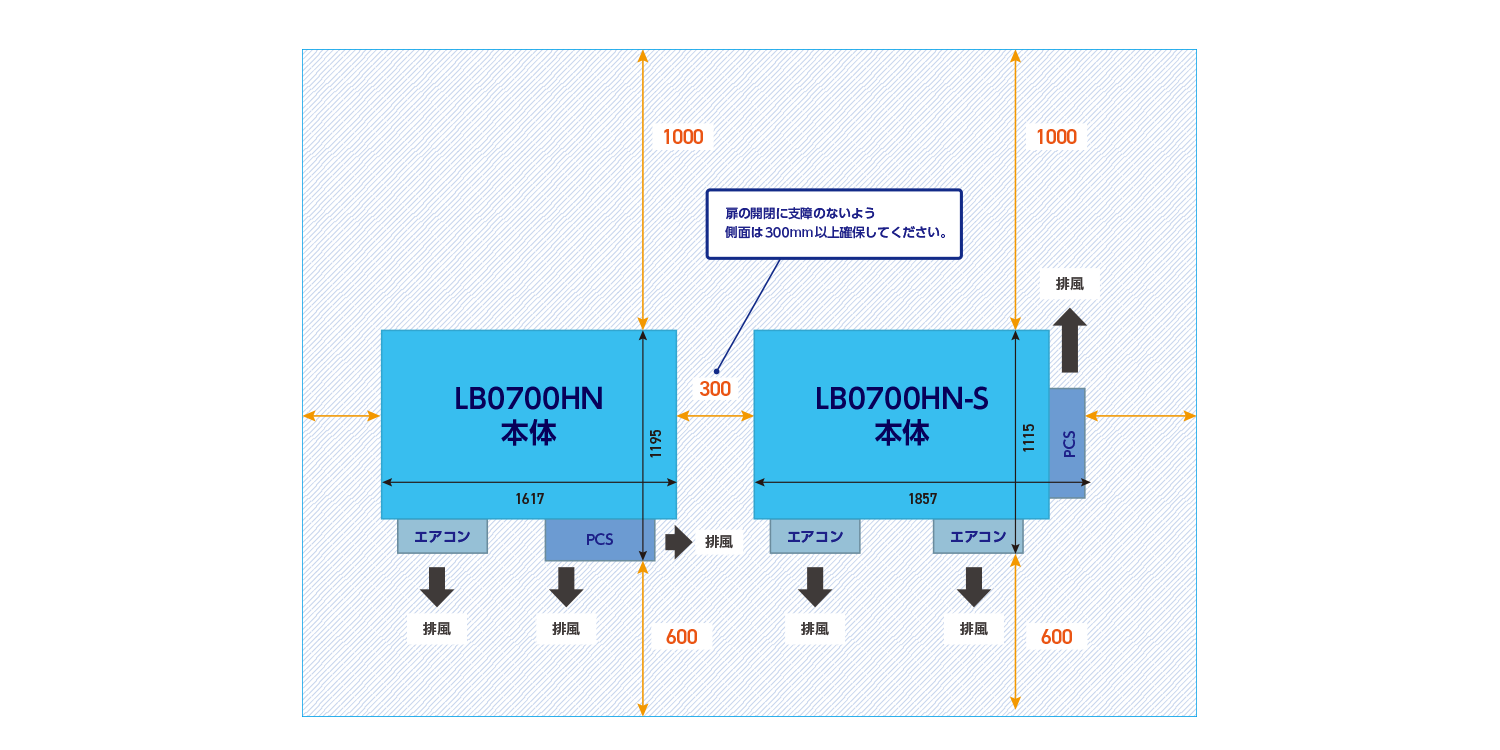

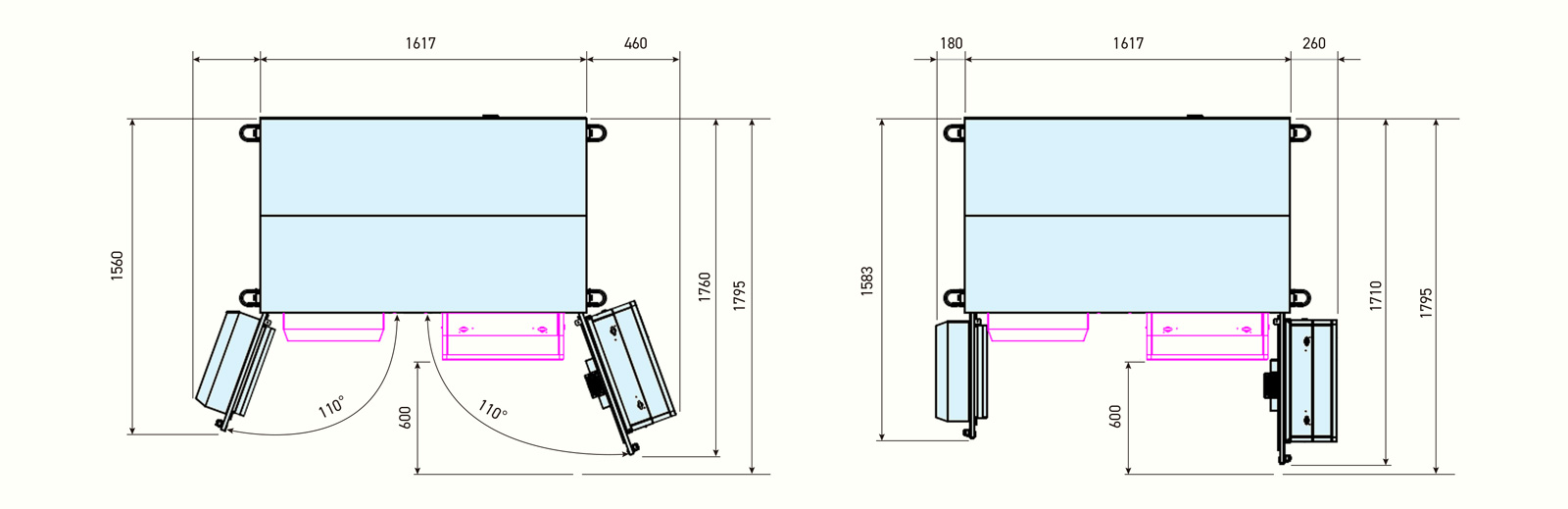

外形寸法図

PCSと電池筐体の一体型モデルでコンパクトなサイズ。
設置に必要な面積も小さくて済みます。

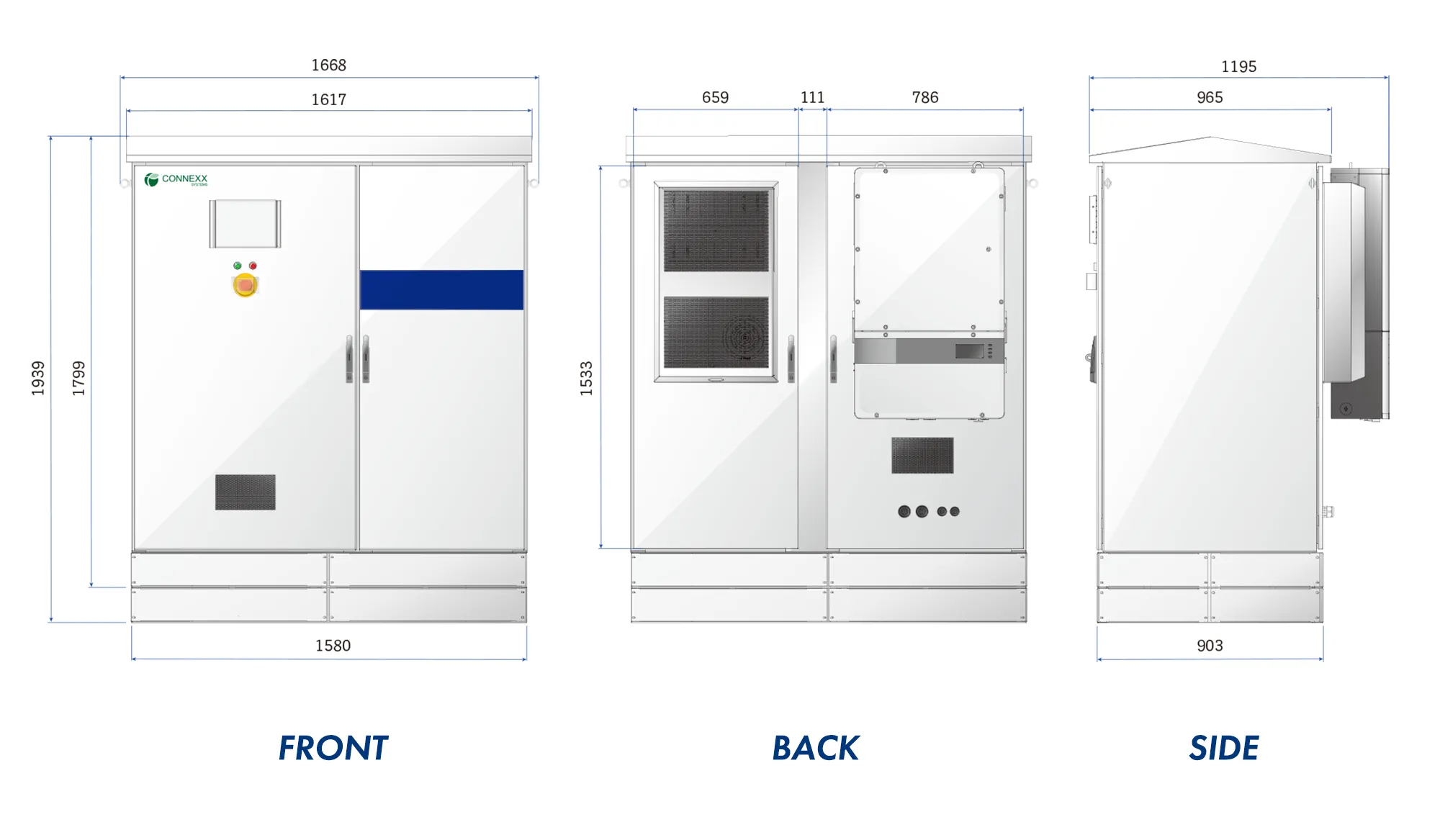

外形寸法図

仕様

型番 LB0700HN
適合蓄電容量 73.7kWh
電気方式 三相3線式 202V
出力
  • 系統連系時(系統出力)30kW
  • 自立運転時(特定負荷出力)29kVA
充電能力
  • 系統連系時 20kW
  • 自立運転時 20kW
主な機能
  1. 系統連系運転(平常時):構内系統への給電や系統からの充電を行う
  2. 自立運転(停電時):自動的に自立運転に切り替わり、特定機器への給電を行う
  3. 自立運転時太陽光パワコンと連携可能:充電能力20kW
  4. 遠隔監視・エラー通報機能(平常時、停電時)
    ※有線LAN により同一ネットワーク内のコンピュータと通信を行い、本機の運転状態や異常発生を監視することができます。
主な機能
  • ピークシフト制御:スケジュール設定による時間帯別一定電力出力制御
  • ピークカット制御:ピークカット電力設定による出力電力制御
  • 外部制御:外部EMSによる遠隔監視、太陽光発電電力の余剰充電
  • BCP用途:自立運転時-負荷連動制御
外形寸法 W1617mm x D1195mm x H1939mm(突起を含まず)
質量 約1850kg(蓄電池含む)
蓄電池/種類 リン酸鉄リチウムイオン電池
蓄電池/蓄電容量 73.7kWh
(※消防予防条例の4800Ahセル以上の容量となり、設置場所の所轄消防署への届出が必要)

フロン排出規制法

当社が採用している空調システムではフロン類を使用しており、本製品は第一種特定製品に該当します。フロン排出規制法により、機器管理者は点検・記録等が義務化されました。[フロン類種類:R134a/環境影響度(GWP):1430 /2027年度目標値:750]
●参照[環境省]https://www.env.go.jp/earth/earth/24.html

フロンの種類 R134a 型名 AC1500
(1台あたり)数量 260g 製造者(輸入者) CONNEXX SYSTEMS株式会社
環境影響度GWP 1430 目標値 750
品名 Cabinet Air Conditioner 目標年度 2027

安心のサポート体制

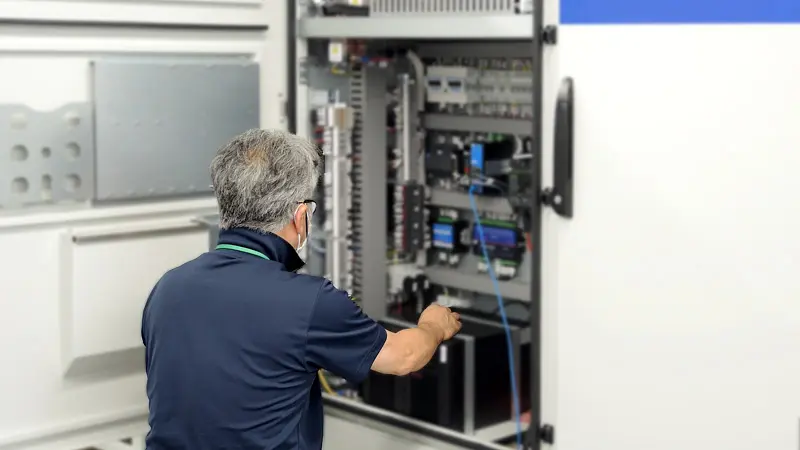

製品出荷前に国内にて製品の全数検査を実施

高い品質基準で安定した製品をお届けするために、製品出荷前に外観検査、機能検査、通電検査、自立・連系運転検査などを含む、製品全数検査を行っています。

運用開始後は遠隔による監視と制御にてお客様をサポート。万が一トラブルが発生した場合は販売店様へ通知、現場対応が必要な場合は販売店様にて一次対応、当社対応が必要な場合は、経験豊富なエンジニアが全国対応いたします。

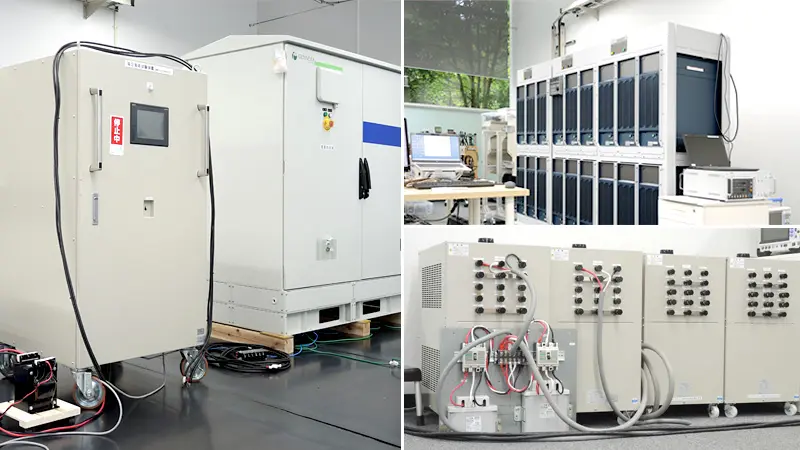

国内で製品全数検査の実施と安心のサポート体制
専用設備と蓄積した電池関連技術を活用することで、製品の品質を管理しています。

CONNEXX SYSTEMSの強み

電池メーカーとして培ってきた豊富な経験と技術で蓄電池に関わる課題解決をサポート

電池開発のエキスパートとして培ってきた豊富な経験、当社独自技術の集積により、高度な蓄電池の開発・設計技術を強みとしています。専用設備と蓄積した電池関連技術を活用することで、製品の品質を管理しています。

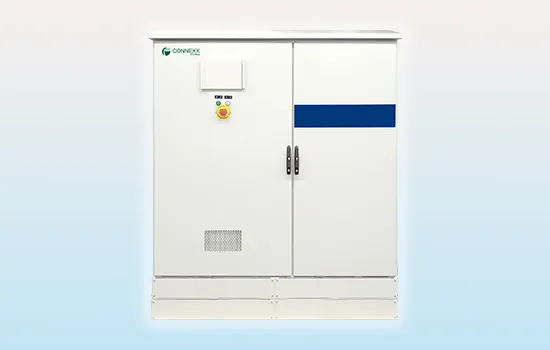

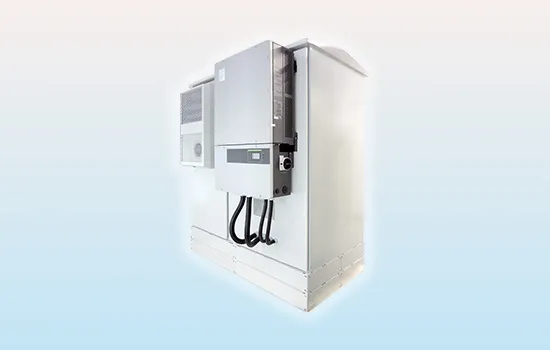

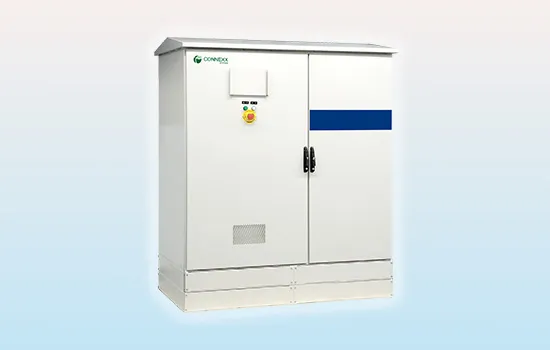

製品画像

電池筐体とパワーコンディショナーを一体化した
コンパクトサイズの産業用蓄電システム〈BLP®

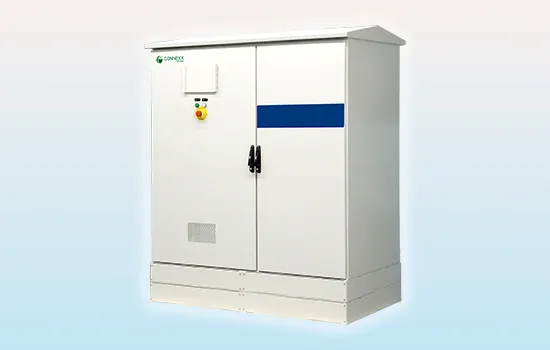

製品画像|産業用蓄電システム『BLP』

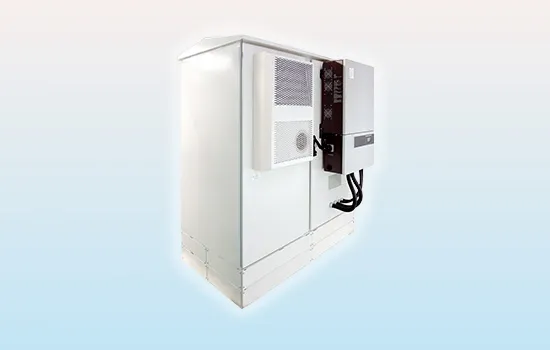

製品画像|産業用蓄電システム『BLP』
製品画像|産業用蓄電システム『BLP』
製品画像|産業用蓄電システム『BLP』
製品画像|産業用蓄電システム『BLP』

YouTube動画

産業用蓄電システム〈BLP®〉の製品紹介YouTube動画です。

製品紹介動画|産業用蓄電システム〈BLP®〉

ゴウダ株式会社様のCMにて当社の産業用蓄電池〈BLP®〉が紹介されました

お問い合わせはこちらから

産業用蓄電システムの資料請求、お問い合わせなど、お見積もりなど、お気軽にご相談ください。

産業用蓄電システム〈BLP®〉のカタログ請求

② 導入メリット

産業用蓄電池の導入メリットとして災害時における自立型の電源確保と、電力コストとCO2の削減が実現できます。
次ページでは産業用蓄電システム〈BLP®〉の想定される導入イメージをご紹介します。
